Potentiometer

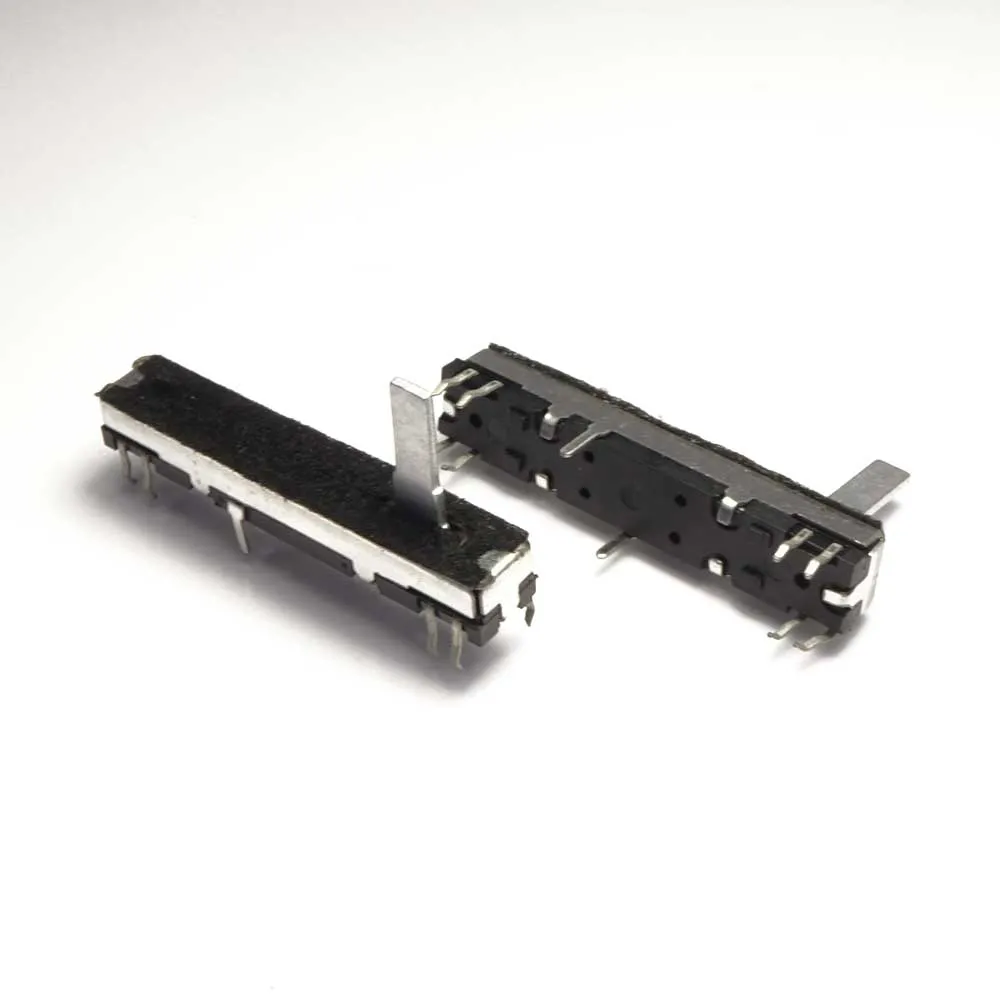

1 Stk. Roland V-Synth Potentiometer für TVApasst inRoland V-Synth - TVARoland VP-550  - MIC direct / Ensemble Level Dieser Schiebe-Potentiometer wurde von Panasonic mit der Bezeichnung EWANKEC15B14 gebaut. Panasonic hat die Produktion dieser Serie vor vielen Jahren eingestellt. Wir bieten hier eine Potentiometer mit gleichen technischen Eigenschaften wie das Original-Bauteil an.Elektrische KennzahlenDer Nenn-Widerstand beträgt 10 kOhm, der Widerstandsverlauf ist linear.Der Potentiometer ist für eine Leistung von 0,06 Watt ausgelegt.Technische BeschreibungDieser Schiebepotentiometer wurde früher in sehr viele Instrumente und auch Audio-Geräte eingebaut. Das Besondere an diesem Potentiometer ist die Anordnung der Lötanschlüsse, die heute so nicht mehr üblich ist. Die insgesamt 8 Lötbeine sind je zu viert am Ende und am Anfang des Schieberwiderstandes seitlich angeordnet. Auf beiden Seiten sind die Lötbeinpaare zueinander versetzt. Durch diese Anordnung passt der Potentiometer nur in einer ganz bestimmte Einbaulage.In der Mitte des Gehäuses sind Metall-Steckhalterungen angebracht. Diese Halterungen fixieren den Potentiometer mechanisch.Der Regler hat einen Schiebeweg von 30 mm. Das Gehäuse aus Metall misst 45 mm x 8 mm bei einer Bauhöhe ohne den Lever (Schiebe-Hebel, Schiebe-Pin) von 7 mm. Der Lever ist aus Metall gefertigt und hat eine Höhe von 15 mm bei einer Breite von 5 mm und einer Tiefe von 2 mm.Die acht Lötbeine (Pins) sind einzeln 0,8 mm breit und haben einen Abstand von 3 mm zueinander (Raster). Die acht Lötbeine sind für die elektrische Funktion erforderlich.Praktischer Hinweis:Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

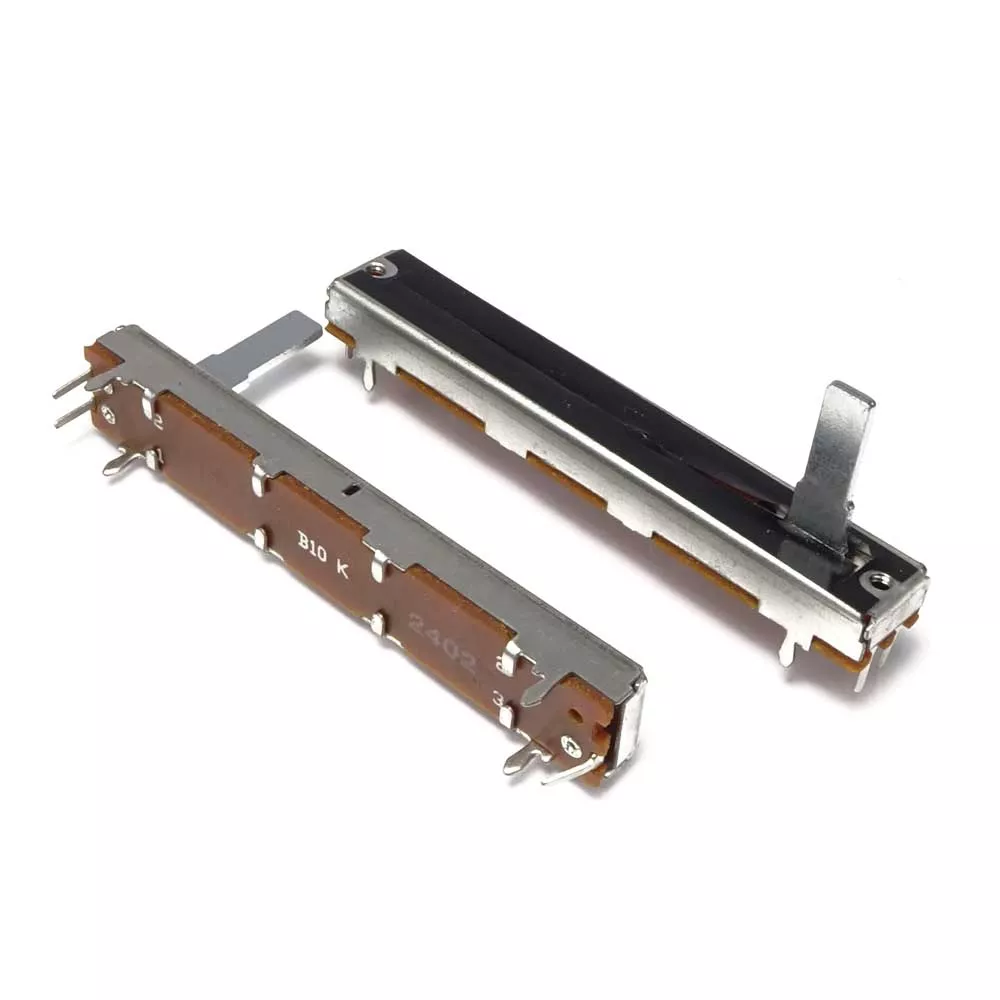

1 Stk. Fatar Studiologic Data Entry Slider 10K Ohmpraktischer Hinweis:Für das Austasuchen des Potentiometers sind Erfahrungen im Löten erforderlich

1 Stk. Roland Jupiter 6 Potentiometer 16mmDieses Potentiometer passt auf den Roland Jupiter 6 für alle oberen Bedienfelder außer VCO und VCF auf dem Bender-Bedienfeld.Unterschied zum Original Roland Jupiter 6 Potentiometer:Das Gewinde ist beim Orignial M8 und ist bei unserem neuen Ersatz Potentiometer M7. Da dieses nicht genutzt wird, ein zu vernachlässigender UnterschiedMontagehinweis:Der Austausch der Potentiometer erfordert Kenntnisse im Löten.

1 Stk. Kawai Potentiometer für Pitch BendDieser Drehpoti wird verwendet imDer Austausch der Potentiometer erfordert Kenntnisse im Löten.

1 Stk. Kawai Potentiometer für Modulation Der Austausch der Potentiometer erfordert Kenntnisse im Löten.

1 Stk. Kawai Value Regler 30mm Schiebeweg Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

1 Stk. ROTARY VR B10K EVJ05DF20B14 PSR730Halbleiter und Elektronik Baugruppen sind empfindlich gegen elektrostatische Aufladung. Bitte beachten Sie die Vorschriften zur ESD Handhabung.Der Umtausch und die Rücksendung von Halbleitern und Elektronik Baugruppen ist nach öffnen der Verpackung ausgeschlossen

1 Stk. Kawai Drehpotentiometer vertikal Real Time Control Elektrische KennzahlenDer Nenn-Widerstand beträgt 10 kOhm. Der Original Potentiometer von Kawai hat einen Widerstanswert von 20 Kohm. Da diese Potentiometer als Spannungsteiler eingesetzt wird, ist der Widerstandswert nicht entscheidend.Technische BeschreibungDas Gehäuse misst 11 x 11 mm, die Gesamtlänge ohne Lötbeine beträgt 25 mm.Von dieser Gesamtlänge ist das Gehäuse 7,5 mm lang. Daran schließt sich das Gewinde mit 5mm an. Aus dem Gewinde steht die Achse mit einer Länge von 10 mm heraus. Die Achse hat einen Durchmesser von 6 mm und ist aus schwarzen Kunststoff gefertigt. Sie ist auf 12 mm Länge abgeflacht und am Kopf mit einem Schlitz sowie Eckenrundung versehen. Das die Achse umschließende Gewinde hat das Schraubenmaß M9 x 0,75 mm.Die vier Lötbeine (Pins) sind einzeln 0,8 mm breit und haben einen Abstand von 2,5mm zueinander (Raster). Die nach vorne herausstehenden und abgewinkelten Lötbeine sind für die elektrische Funktion erforderlich, wobei das vierte Lötbein als Dummy fungiert.Im hinteren Bereich angebrachte Metall-Steckhalterungen werden durch Endrücken in die Leiterplatten (Snap in-Montage) befestigt. Der Abstand zwischen den beiden Snap in-Halterungen beträgt 13 mm. Sie rasten bei der Montage in der Platine ein und fixieren den Potentiometer mechanisch.Praktischer Hinweis:Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

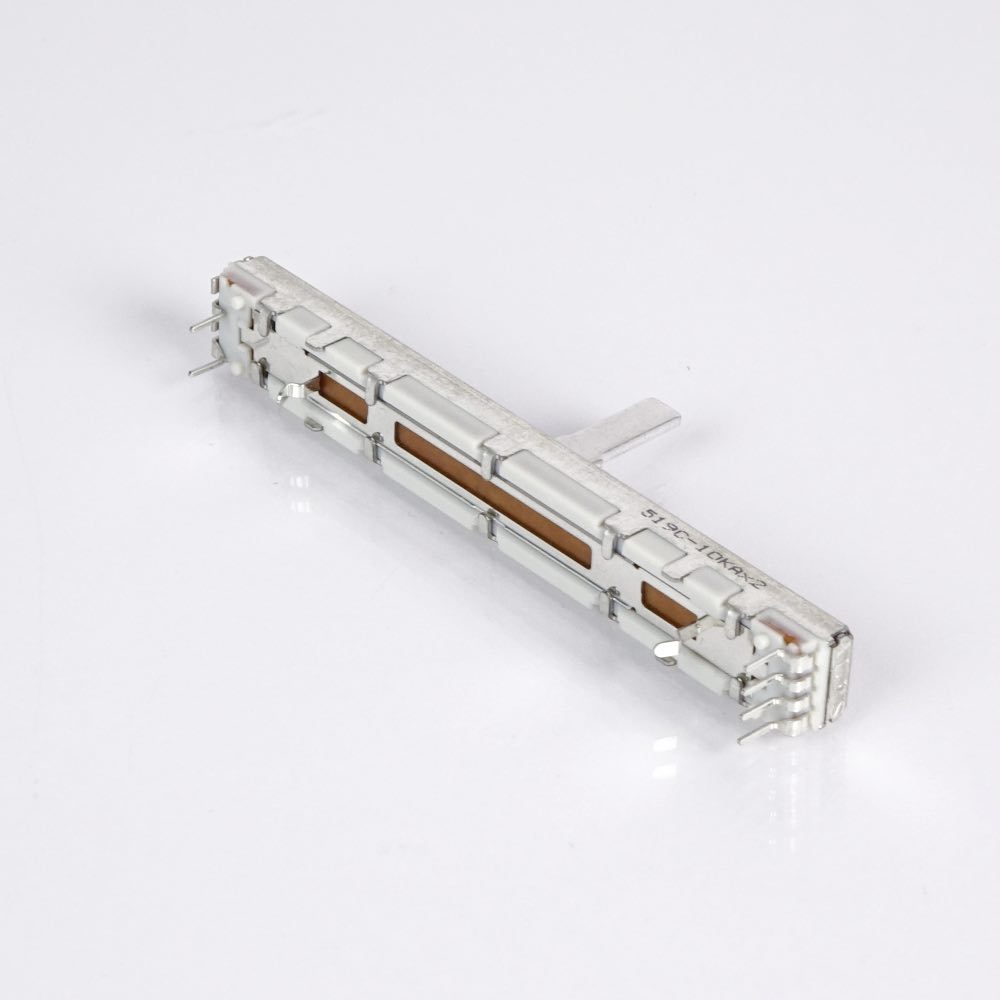

1 Stk. Schiebepotentiometer passend fürDie Dynacord PowerMate Mischpult Serie wir inzwischen in einer Version 3 hergestellt. Dieser Potetniometer passt sicher in die Ursprungsversion der PowerMae SerieDynacord PM600Dynacord PM1000Dynacord PM1600Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

1 Stk. AKAI Stereo Potentiometer 14mm mit Gewinde AKAI MPC-2500    -    MAster Volume, Q3, Q4AKAI MPC-5000Elektrische Kennzahlen:Der Stereo-Nenn-Widerstand beträgt 10 KOhm, der Widerstandsverlauf ist linear. Der Potentiometer ist für eine Leistung von 0,05 Watt ausgelegt.Technische Beschreibung:Das Gehäuse misst 14 mm in der Breite, die Gesamtlänge ohne Pins beträgt 20 mm. Von dieser Gesamtlänge ist das Gehäuse 7,5 mm lang.  Daran schließt sich das Gewinde mit 5 mm an. Aus dem Gewinde steht die Achse mit einer Länge von 7 mm heraus.  Die Achse hat einen Durchmesser von 6 mm und ist aus schwarzen Kunststoff gefertigt. Sie ist auf 7 mm Länge abgeflacht und am Kopf mit einem Schlitz sowie Eckenrundung versehen. Die sieben Lötbeine, sind einzeln 0,6 mm breit und haben einen Abstand von 2 mm zueinander (Raster)Die nach vorne herausstehenden und abgewinkelten Lötbeine sind für die elektrische Funktion erforderlich.Die im mittleren Bereich angebrachten Metall-Steckhalterungen werden durch Endrücken in die Leiterplatten (Snap in-Montage) befestigt. Der Abstand zwischen den beiden Snap in-Halterungen beträgt 15,3 mm. Sie rasten bei der Montage in der Platine ein und fixieren den Potentiometer mechanisch.Praktischer Hinweis:Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.
