Kawai Drehpotentiometer vertikal Real Time Control

1 Stk. Kawai Drehpotentiometer vertikal Real Time Control

Elektrische Kennzahlen

Der Nenn-Widerstand beträgt 10 kOhm. Der Original Potentiometer von Kawai hat einen Widerstanswert von 20 Kohm. Da diese Potentiometer als Spannungsteiler eingesetzt wird, ist der Widerstandswert nicht entscheidend.

Technische Beschreibung

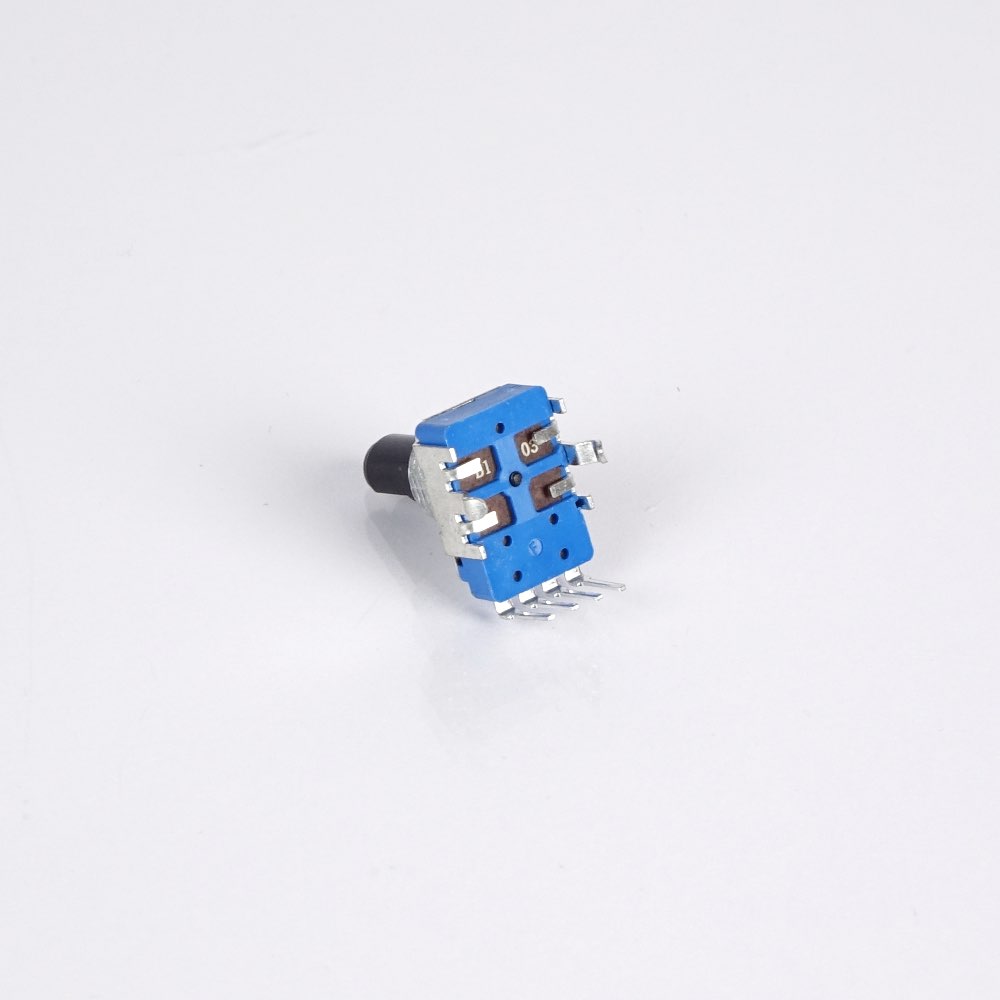

Das Gehäuse misst 11 x 11 mm, die Gesamtlänge ohne Lötbeine beträgt 25 mm.

Von dieser Gesamtlänge ist das Gehäuse 7,5 mm lang. Daran schließt sich das Gewinde mit 5mm an. Aus dem Gewinde steht die Achse mit einer Länge von 10 mm heraus. Die Achse hat einen Durchmesser von 6 mm und ist aus schwarzen Kunststoff gefertigt. Sie ist auf 12 mm Länge abgeflacht und am Kopf mit einem Schlitz sowie Eckenrundung versehen. Das die Achse umschließende Gewinde hat das Schraubenmaß M9 x 0,75 mm.

Die vier Lötbeine (Pins) sind einzeln 0,8 mm breit und haben einen Abstand von 2,5mm zueinander (Raster). Die nach vorne herausstehenden und abgewinkelten Lötbeine sind für die elektrische Funktion erforderlich, wobei das vierte Lötbein als Dummy fungiert.

Im hinteren Bereich angebrachte Metall-Steckhalterungen werden durch Endrücken in die Leiterplatten (Snap in-Montage) befestigt. Der Abstand zwischen den beiden Snap in-Halterungen beträgt 13 mm. Sie rasten bei der Montage in der Platine ein und fixieren den Potentiometer mechanisch.

Praktischer Hinweis:

Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.
