Access Virus B

Klinkenbuchse 6,3 mm, Printmontage, Stereo mit Schaltkontakt für Korg, Roland oder Yamaha InstrumenteDie Klinkenbuchse ist Baugleich mit den nachfolgenden ModellenYKB21-5074SCJ630P5PJ603 Technische Beschreibung:Die hier angebotene Klinkenbuchse für Printmontage ist eine Stereo Klinkenbuchse mit Schaltkontakt für 6,3 mm Klinkenstecker. Das Gehäuse besteht aus schwarzem Kunsstoff und die elektrischen Teile sind aus einer Kupferlegierung mit einem Zinnüberzug gefertigt. Diese Klinkenbuchse wird von verschiedenen Herstellern in dem gleichen mechanischen und technischen Aufbau angeboten.Praktische Hinweise:Die Buchse ist fest auf einer Platine eingelötet. Für das Austauschen ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

1 Stk. Knopfzelle CR2032  passend fürTechnische Beschreibung:Die CR2032 hat einen Durchmesser von 20 mm und eine Dicke von 3 mm.Hersteller: Panasonic oder Varta Hinweis zur Batterieentsorgung

1 Stk. Access Virus Drehpotentiometer vertikal 11x11 mm. 10kOhm Elektrische KennzahlenDer Nenn-Widerstand beträgt 10 kOhm, der Widerstandsverlauf ist linear.Technische BeschreibungDas Gehäuse misst 11 x 11 mm, die Gesamtlänge ohne Lötbeine beträgt 25 mm.Von dieser Gesamtlänge ist das Gehäuse 7,5 mm lang. Daran schließt sich das Gewinde mit 5mm an. Aus dem Gewinde steht die Achse mit einer Länge von 12,5mm heraus. Die Achse hat einen Durchmesser von 6 mm und ist aus schwarzen Kunststoff gefertigt. Sie ist auf 12 mm Länge abgeflacht und am Kopf mit einem Schlitz sowie Eckenrundung versehen. Das die Achse umschließende Gewinde hat das Schraubenmaß M9 x 0,75 mm.Die vier Lötbeine (Pins) sind einzeln 0,8 mm breit und haben einen Abstand von 2,5mm zueinander (Raster). Die nach vorne herausstehenden und abgewinkelten Lötbeine sind für die elektrische Funktion erforderlich, wobei das vierte Lötbein als Dummy fungiert.Im hinteren Bereich angebrachte Metall-Steckhalterungen werden durch Endrücken in die Leiterplatten (Snap in-Montage) befestigt. Der Abstand zwischen den beiden Snap in-Halterungen beträgt 13 mm. Sie rasten bei der Montage in der Platine ein und fixieren den Potentiometer mechanisch.Praktischer Hinweis:Der Regler ist fest auf einer Platine eingelötet. Für das Austauschen des Reglers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

1 Stk. Acess Virus Einpoliger Wippschalter in der Schaltausführung EIN – AUS mit Lötanschlüssen 6A / 250 VACAnschluß: Lötfahne1 PoligAusschnitt:19,2 x 12,9 mmAbmessungen aussen: 20,8 x 14,8 mmVDE geprüftMechanische Beschreibung:Das Gehäuse des Schalters besteht aus Polycarbonat. Der Schalter ist für eine Schnappmontage in einem Gehäuse vorgesehen und besitzt entsprechende Federlippen an der Schmalseite des Gehäuses. Der Gehäuseausschnitt für die Montage sollte für den Schalter 19,30 mm x 12,90 mm betragen. Der Schalter selber hat eine Breite von 12,90 mm, eine Länge von 18,50 mm und eine Höhe von 13,60 mm plus 3 mm Höhe der Schaltwippe. Die von Aussen sichtbaren Abmessungen betragen 20,8 mm x 14,8 mm.Elektrische Eigenschaften:Die elektrischen Komponennten besten aus Kupfer mit einem Silber oder Zinnüberzug. Der elektrische Anschluß erfolgt über Lötanschlüsse für eine Kabelmontage. Die Länge der Anschlüsse beträgt 2,9 mm bei einer Breite von 3 mm.Die elektrische Belastbarkeit beträgt 6 A bei 250 VAC.Für den Austausch des Schalters sind Kenntnisse im Löten erforderlich.

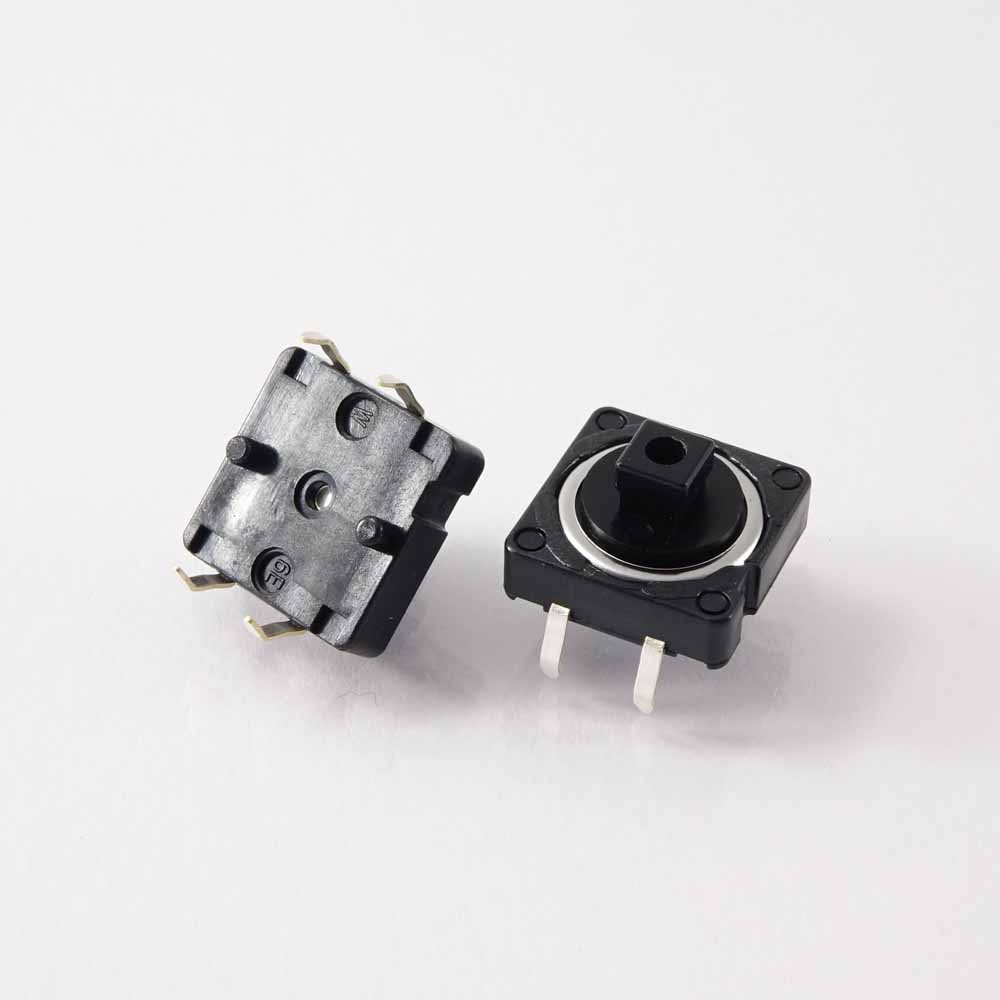

1 Stk. Acess Virus Sysnthesizer Kurzhubtaster für die Reparatur und Wartung Ihres Access Virus Synthesizers. Perfekt passender Taster mit sehr langer Lebensdauer.Die Taster sind fest auf einer Platine eingelötet. Für das Austauschen der Taster ist handwerkliches Geschick und Erfahrung im Löten erforderlich.warum soll ich neue Taster einlöten?
