Alfa Rpar AS3320 VCF IC DIP18 Ersatz für CEM3320

1 Stk. Alfa Rpar AS3320 VCF IC DIP18 Ersatz für Curits CEM3320

Das IC Alfa Rpar AS3320 ein Voltage Controlled Filter Baustein der in analogen Synthesizern der 1980'er Jahre eingebaut worden ist. Der AS3320  ist pinkompatible mit dem Curtis CEM3320.

Mechanische Beschreibung des AS3320 :

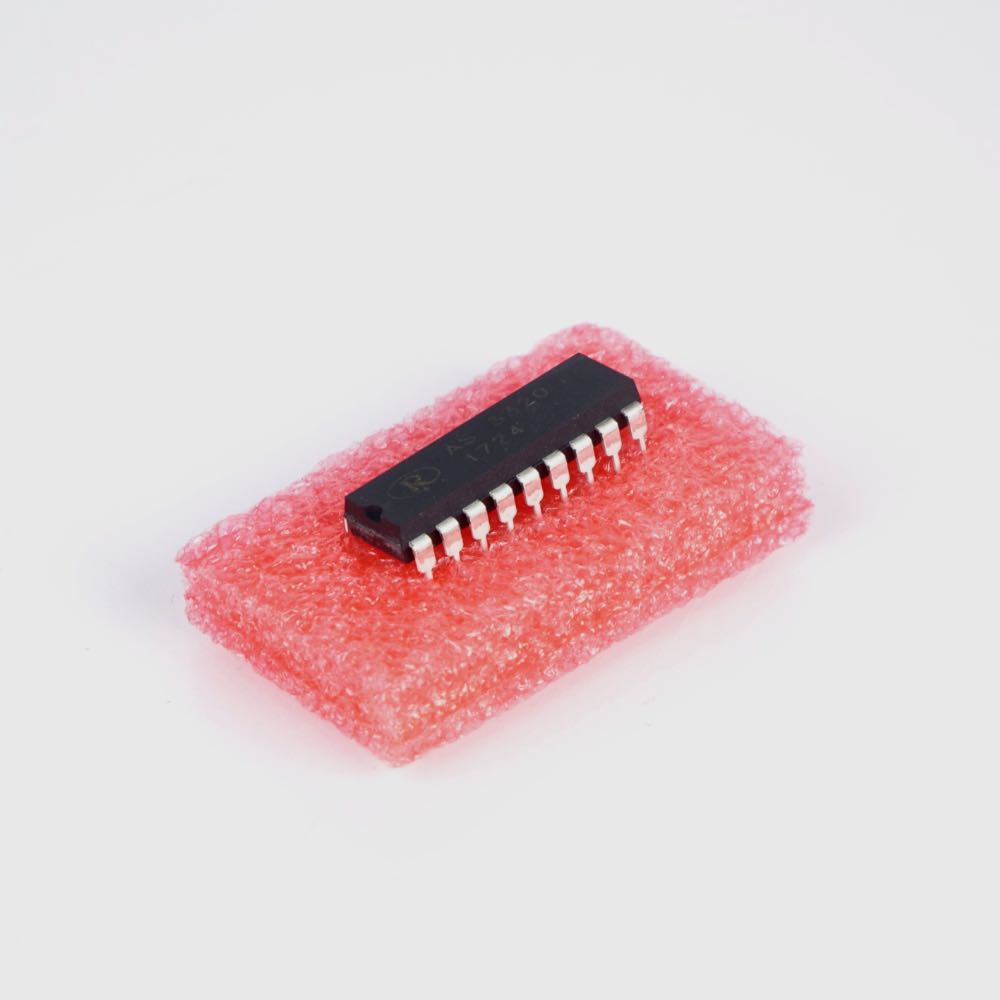

Der VCF Chip ist in einem DIP 18 Gehäuse untergebracht und ist für die klassische Durchsteckmontage auf einer Platine vorgesehen. Die Verwendung mit einem Sockel ist möglich. Der AS3109 hat 2 x 9 Anschlußbeine im Raster 2,54 mm x 7,62 mm.

Technische Beschreibung des AS3320 :

Der AS3320 ist ein leistungsstarker spannungsgesteuerter Vierpolfilter mit einem integrierten spannungssteuerbaren Resonanz-IC.
Die vier unabhängigen Abschnitte können miteinander verbunden werden, um eine Vielzahl von Filterantworten zu erzielen, wie z. B. Tiefpass, Hochpass,  Bandpass und Allpass. Ein einzelner Eingang steuert die Frequenz exponentiell über einen Bereich von mehr als zehn Oktaven mit geringer Steuerspannungsdurchgang.
Ein weiterer Eingang steuert die Resonanz auf modifizierte lineare Weise von Null bis zu einer verzerrungsarmen Schwingung. Für anspruchsvolle Anwendungen wurde eine Trimmmöglichkeit vorgesehen, um eine verbesserte Steuerspannungsunterdrückung zu erzielen. Jeder Filterabschnitt verfügt über eine variable Verstärkungszelle, die vollständig temperaturkompensiert ist, ein besseres Signal-Rausch-Verhältnis aufweist und ihre geringe Verzerrung vorwiegend in der zweiten Harmonischen erzeugt. Das Gerät enthält einen Minus-Zwei-Volt-Regler, um eine geringe Verlustleistung und damit eine geringe Aufwärmdrift zu gewährleisten

technisch kann das IC leicht vom Original abweichen. Bei Ersatz eines Curits CEM3320 muß auf jeden Fall das gesamte Instrument neu kalibiert werden.

Der CEM3320 wird unter anderem verwendet in Oberheim und Sequential Circuits Synthesizern.

Praktische Hinweise:

Das IC fest auf einer Platine eingelötet. Für das Austauschen ist handwerkliches Geschick und Erfahrung im Löten erforderlich.

IC's sind empfindlich gegen statische Aufladung!
